充水式潜水电泵的结构及特点是怎样的?
大东海泵业无锡有限公司是一家专业的潜水电泵生产厂家。在客户潜水电泵选型时,我公司水泵厂家会提供完善的潜水电泵型号、潜水电泵价格等售前服务,以供客户参考,并且我水泵厂家能为客户提供定制泵业产品的服务。本条产品资讯是关于充水式潜水电泵的结构及特点是怎样的知识:
充水式潜水电泵的结构及特点是怎样的?下文做详细讲解(附图):
1.充水式潜水电泵的结构

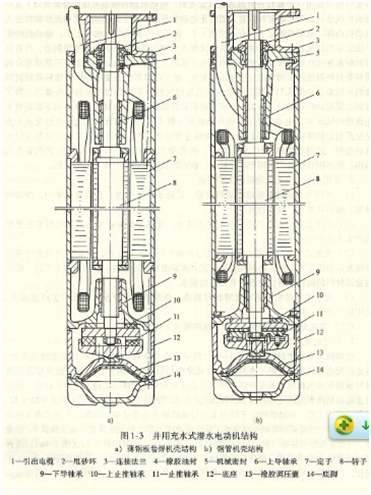

充水式潜水电泵的电动机为充水密封式结构(图1-3),内腔充满清水或防锈润滑液(防锈缓蚀剂)。各止口接合面用O形橡胶密封圈或密封胶密封。电动机轴伸端装有橡胶骨架油封4或单端面机械密封5等防砂密封装置,能防止电动机外部井液中的固体杂质和泥沙颗粒进入电动机内部。电动机的定子(包括绕组)7、转子8和轴承均在水中工作。电动机的定子绕组采用以聚乙烯绝缘、聚氯乙烯绝缘或改性聚丙烯绝缘的耐水绕组线制造,具有良好的耐水绝缘性能和较长的使用寿命。电动机的上、下部装有以铜合金、石墨或聚合物塑料等材料制造的水润滑滑动导轴承6和9,轴下端装有以石墨或热固性塑料等材料制造的水润滑止推轴承11,用以承受电动机运行时的转子自重和水泵的轴向推力。为了限制潜水泵起动时转轴向上窜动,造成电动机轴伸端密封的短时渗漏,电动机下部装有上止推滑动轴承10。电动机最下部装有橡胶调压囊13,用以调节内腔充水因温度或压力变化所引起的体积变化。图l一3a为薄钢板卷焊机壳结构,轴伸端安装橡胶骨架油封或机械密封,适用于功率较小、铁心较短、机壳受力较小的电动杌。图l-3b为钢管机壳结构,整体刚性较好,适用于功率较大、铁心较长、机壳受力较大的电动机。
2.充水式潜水电泵的特点
(1)充水式潜水电泵 结构简单,定转子绕组和铁心直接浸在水中,冷却效果好、输出功率大、效率较高。
(2)由于充水式潜水电泵内腔所充多为清水,使用过程中产生的渗漏对所安装使用的井水水质不会产生污染。
(3)充水式潜水电泵的定子绕组、铁心和轴承均在水中工作,对定子绕组所使用的导线及其加工工艺、接头材料及包扎工艺、水润滑轴承的结构、材料及加工工艺、铁心与金属材料的防锈防腐蚀处理等有很高的要求。
(4)充水式潜水电泵已具有足够的可靠性,是井用潜水异步电动机中生产量最多、使用最广泛的一种。
