排污泵叶轮有哪几种结构?各自有什么特点?
随着工农业生产的不断发展,在化工、矿山、食品建筑、造纸等诸多行业的工艺流程、生活污水和工业废水等的排放中,都需要大量输送含有固体颗粒悬浮物或纤维状悬浮物液体的无堵塞泵,目前常用的无堵塞泵有WQ潜水排污泵、立式排污泵和卧式排污泵等。无论是何种结构形式的无堵塞排污泵,要想实现无堵塞性能,关键在于排污泵叶轮的结构形式。
排污泵叶轮图片及排污泵叶轮特点
1)闭式排污泵叶轮特点: 闭式叶轮的设计、制造与一般离心泵相仿。其优点是效率相对较高,能够保证在较长时间内运行工况稳定。其缺点是易缠绕,抗堵塞性能差。如在无堵塞泵中使用,一般采用2 -3个叶片,并采用较大的出口宽度。

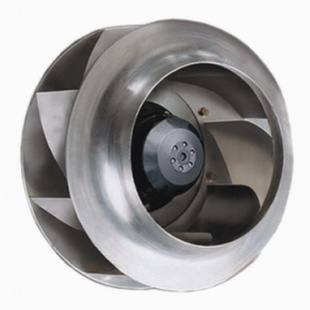

闭式排污泵叶轮图片如下:
2)开式或半开式排污泵叶轮特点:开式或半开式叶轮的优点是制造方便,当叶轮内堵塞时易于清理。其缺点是磨损后会造成叶轮与前泵盖内侧壁的闯隙增大,导致效率下降,并造成大量的旋涡损失。同时,还会使泵的轴向力增加,流道间液流的稳定性变差,易引起较大的径向力及振动。
半开式排污泵叶轮图片如下:
开式排污泵叶轮图片如下:
采用半开式叶轮的泵有:脱硫循环泵 开式叶轮的产品有:泥浆泵
3)旋流式排污泵叶轮特点:旋流式排污泵叶轮结构简单,容易制造,且性能稳定,运行可靠,具有良好的元堵塞性能,特别适合于输送未经处理的、含有固体物和易产生缠绕或聚束的纤维状物质的液体。其主要缺点是效率低,无损性较差。
旋流式排污泵叶轮图片如下:
4)螺旋离心式排污泵叶轮特点:螺旋离心式叶轮无堵塞性能好,通过能力强,且流动平稳,无损性好,效率高,功率曲线比较平坦,吸人性能好,能输送较高浓度的浆体。其主要缺点是叶轮制造比较困难,且在小流量运行刚会产生较大的振动和噪声。
螺旋离心式排污泵叶轮图片如下:
5)流道式排污泵叶轮特点:流道式叶轮又称无叶片叶轮,可分为单流道叶轮、舣流道叶轮和三流道叶轮,如图11一1所示。从叶轮进口至出日分别是1~3个空间扭曲的流道,适合于输送大颗粒或含长纤维物质的液体。
流道式排污泵叶轮图片如下:
流道式叶轮的抗缠绕、无堵塞性能在几种无堵塞叶轮中为*,泵的效率较高,功率曲线较平坦,耐磨损性也较好。双流道叶轮由于平衡性好,运行平稳、可靠,应用广泛。
